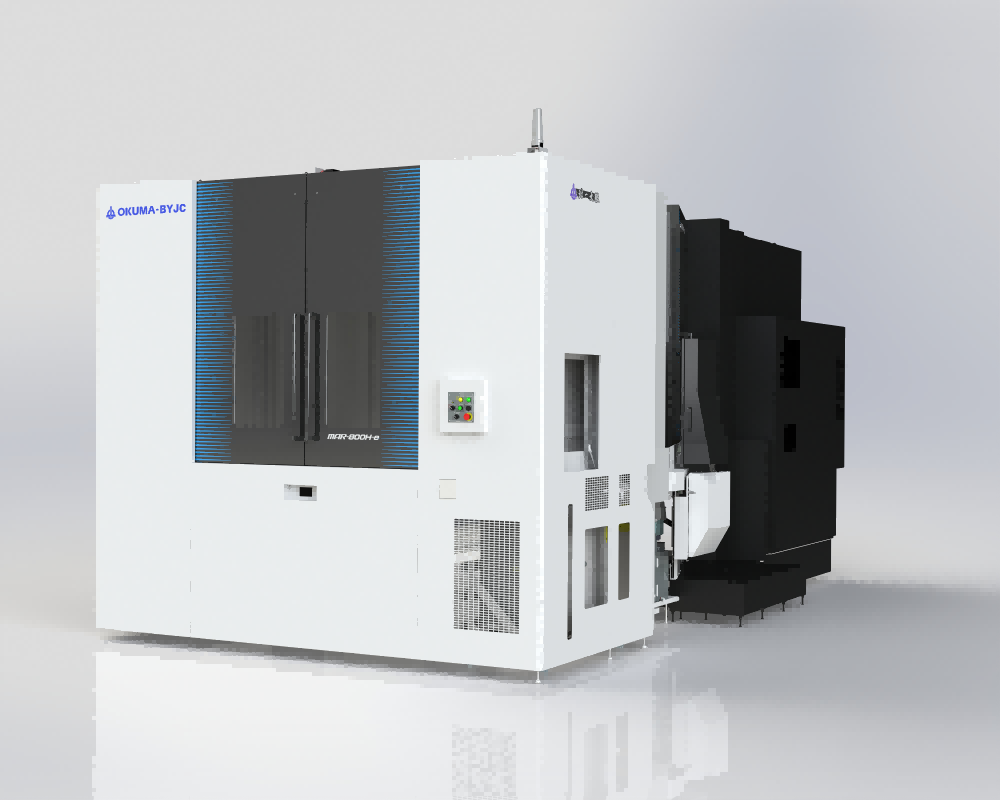

卧式加工中心 卧式系列 MAR-800H-e
技术参数
| 项目 | 单位 | MAR-800H-e | |
|---|---|---|---|
| 移动量 | X轴行程(立柱左右移动) | mm | 1300 |
| Y轴行程(主轴头上下移动) | mm | 1100 | |
| Z轴行程(工作台前后移动) | mm | 1250 | |
| 从托板上面到主轴中心的距离 | mm | 50~1150 | |
| 从托板中心到主轴端面的距离 | mm | 100~1350 | |
| 托盘 | 托盘大小 | mm | 800×800 |
| 最大承载重量 | kg | 2000[2500] | |
| 分度角度 | 度 | 1[0.001] | |
| 最大承载工件尺寸 | mm | Φ1450×1450 | |
| 主轴 | 主轴转速 | r/min | 50~6000 [12000\6000高扭矩] |
| 主轴锥孔 | - | 7/24锥度No.50[HSK-A100] | |
| 主轴轴承内径 | mm | 100 | |
| 进给 | 快速进给速度(X.Y.Z) | m/min | 50 |
| 切削进给速度(X.Y.Z) | mm/min | 1~50000 | |
| 电机 |
主轴电机(10分钟/连续) | KW | 30/22[37/26、45/37(20分/连续)] |
| 进给轴电机(X.Y.Z) | KW | 5.1/3.5×2/5.1 | |
| 工作台分度用电机 | KW | 4.6 | |
| - | 冷却液电机(最大流量) | KW | 0.37(42L/min) |
| 总电容量 | - | KVA | 52 [57\72] |
| ATC | 刀柄形式 | - | MAS403 BT50[HSK-A100] |
| 拉钉类型 | - | MAS 2型 | |
| 刀具容纳把数 | 把 | 40[60、81、111、141、171、195、225、255、285、320、400] | |
| 刀具最大直径(相邻) | mm | Φ140 | |
| 刀具最大直径(无相邻) | mm | Φ240[315] | |
| 刀具最大长度 | mm | 600[800] | |
| 刀具最大重量 | kg | 25[30] | |
| 刀具选择方式 | - | 随机储存[81把以上是固有地址方式] | |
| 尺寸 | 机械高度 | mm | 3449 |
| 占地面积 | mm×mm | 3960×7505 | |
| 机床重量 | kg | 27000 | |
| 数控系统 | - | OSP-P300MA-e | |
