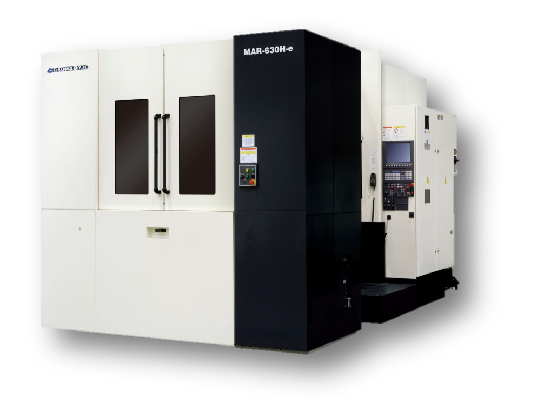

卧式加工中心 MAR-630H-e

技术参数
项目 单位 MAR-500H-e MAR-630H-e
移动量 X轴行程(立柱左右移动) mm 700 1000
Y轴行程(主轴头上下移动) mm 800
Z轴行程(工作台前后移动) mm 700 810
从托板上面到主轴中心的距离 mm 50~850
从托板中心到主轴端面的距离 mm 150~850 200~1010
工作台面 操作面大小 mm 500×500 630×630
最大承载重量 kg 800 1200
分度角度 1
最大承载工件尺寸 mm Φ800×900 Φ1000×900
主轴 主轴转速 r/min 50~5000
主轴锥孔 - NT.50
主轴轴承内径 mm 100
进给 快速进给速度(X.Y.Z) m/min 40
切削进给速度(X.Y.Z) mm/min 1~40000
电机
主轴电机(10分钟/连续) KW 20/15
进给轴电机(X.Y.Z) KW 4.6/5.2/4.6
工作台分度用电机 KW 2.2 2.7
- 冷却液电机(最大流量) KW 0.4(100L/min)
总电容量 - KVA 45
ATC 刀柄形式 - MAS403 BT50
拉钉类型 - MAS 2型
刀具容纳把数 40
刀具最大直径(相邻) mm Φ140
刀具最大直径(不相邻) mm Φ240
刀具最大长度 mm 450
刀具最大重量 kg 25
刀具选择方式 - 随机记忆
尺寸 机械高度 mm 3291
占地面积 mm×mm 3180×5589 3480×6054
机床重量 kg 22000 24000
数控系统 - OSP-P300MA-e
