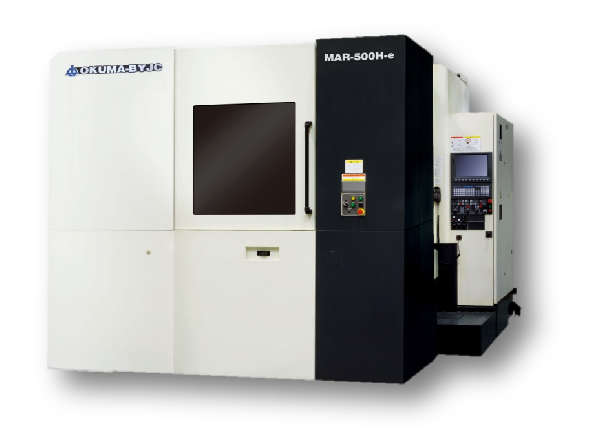

卧式加工中心 MAR-500H-e
技术参数
| 项目 | 单位 | MAR-500H-e | MAR-630H-e | |
|---|---|---|---|---|
| 移动量 | X轴行程(立柱左右移动) | mm | 700 | 1000 |
| Y轴行程(主轴头上下移动) | mm | 800 | ||
| Z轴行程(工作台前后移动) | mm | 700 | 810 | |
| 从托板上面到主轴中心的距离 | mm | 50~850 | ||
| 从托板中心到主轴端面的距离 | mm | 150~850 | 200~1010 | |
| 工作台面 | 操作面大小 | mm | 500×500 | 630×630 |
| 最大承载重量 | kg | 800 | 1200 | |
| 分度角度 | 度 | 1 | ||
| 最大承载工件尺寸 | mm | Φ800×900 | Φ1000×900 | |
| 主轴 | 主轴转速 | r/min | 50~5000 | |
| 主轴锥孔 | - | NT.50 | ||
| 主轴轴承内径 | mm | 100 | ||
| 进给 | 快速进给速度(X.Y.Z) | m/min | 40 | |
| 切削进给速度(X.Y.Z) | mm/min | 1~40000 | ||
| 电机 |
主轴电机(10分钟/连续) | KW | 20/15 | |
| 进给轴电机(X.Y.Z) | KW | 4.6/5.2/4.6 | ||
| 工作台分度用电机 | KW | 2.2 | 2.7 | |
| - | 冷却液电机(最大流量) | KW | 0.4(100L/min) | |
| 总电容量 | - | KVA | 45 | |
| ATC | 刀柄形式 | - | MAS403 BT50 | |
| 拉钉类型 | - | MAS 2型 | ||
| 刀具容纳把数 | 把 | 40 | ||
| 刀具最大直径(相邻) | mm | Φ140 | ||
| 刀具最大直径(不相邻) | mm | Φ240 | ||
| 刀具最大长度 | mm | 450 | ||
| 刀具最大重量 | kg | 25 | ||
| 刀具选择方式 | - | 随机记忆 | ||
| 尺寸 | 机械高度 | mm | 3291 | |
| 占地面积 | mm×mm | 3180×5589 | 3480×6054 | |
| 机床重量 | kg | 22000 | 24000 | |
| 数控系统 | - | OSP-P300MA-e | ||
